4-pilarinostimen asennus vaikuttaa suoraan nostimen turvallisuuteen, toimintaan ja käyttöikään. Vaikka 4-pilarinostin seisoo neljän pilarin varassa ja ajoneuvo ajetaan nostimelle ajosiltoja pitkin, sen asennus edellyttää tarkkaa mittaamista, nostimen oikeaa sijoittamista sekä valmistajan määrittämien asennusvaatimusten noudattamista.
Ennen asennusta on varmistettava muun muassa betonilattian soveltuvuus, hallin mitat ja korkeus, sähköliitäntä, ajoneuvojen kulkureitit sekä nostimen ympärille jäävä työskentelytila. Myös mahdollinen lattialämmitys ja muut betonilaatan sisällä kulkevat rakenteet on huomioitava ennen ankkurointia.
Erityisen tarkkaa asennus on silloin, kun 4-pilarinostinta käytetään pyöränsuuntaukseen. Tällöin ajosiltojen asento, nostimen suoruus ja työpisteen kokonaisuus vaikuttavat myös pyöränsuuntaustyön edellytyksiin. Nostin ja pyöränsuuntauslaitteisto on asennettava niiden valmistajien vaatimusten mukaisesti.
Tässä oppaassa käymme läpi, mitä 4-pilarinostimen asennuksessa pitää huomioida ennen asennusta, miten asennus etenee ja mitä tarkistetaan ennen nostimen käyttöönottoa.
Mitä pitää tarkistaa ennen 4-pilarinostimen asennusta?
4-pilarinostimen asennuksen suunnittelu kannattaa aloittaa jo ennen nostimen toimitusta. Ensimmäiseksi varmistetaan, että valittu nostin sopii fyysisesti suunniteltuun tilaan ja että asennuspaikka täyttää kyseisen nostinmallin valmistajan vaatimukset.
Pelkkä nostimen ulkomittojen tarkistaminen ei riitä. Korjaamossa tarvitaan tilaa myös ajoneuvon ajamiseen nostimelle, ovien avaamiseen sekä turvalliseen työskentelyyn nostimen ympärillä.
Ennen 4-pilarinostimen asennusta kannattaa tarkistaa ainakin:
hallin leveys, pituus ja vapaa korkeus
nostimen kokonaismitat
ajosuunta ja ajoneuvojen kulkureitit
pisimpien ja korkeimpien huollettavien ajoneuvojen mitat
betonilattian rakenne ja kunto
valmistajan vaatima betonin lujuus ja paksuus
lattialämmityksen, sähköjohtojen ja muiden rakenteiden sijainti
nostimen tarvitsema sähköliitäntä
mahdollinen paineilman tarve
ohjausyksikön ja sähkösyötön sijoitus
nostimen ympärille tarvittava työskentely- ja turvatila
Betonilaatan vaatimuksia ei pidä arvioida yleisellä nyrkkisäännöllä. Vaadittu betonin paksuus, lujuus, ankkurointitapa ja etäisyydet betonin reunoista riippuvat nostinmallista ja valmistajan ohjeista.
Jos lattian rakenteesta ei ole varmuutta, sen soveltuvuus kannattaa selvittää ennen nostimen toimitusta ja asennuksen aloittamista.
Miten 4-pilarinostimen asennus tehdään?

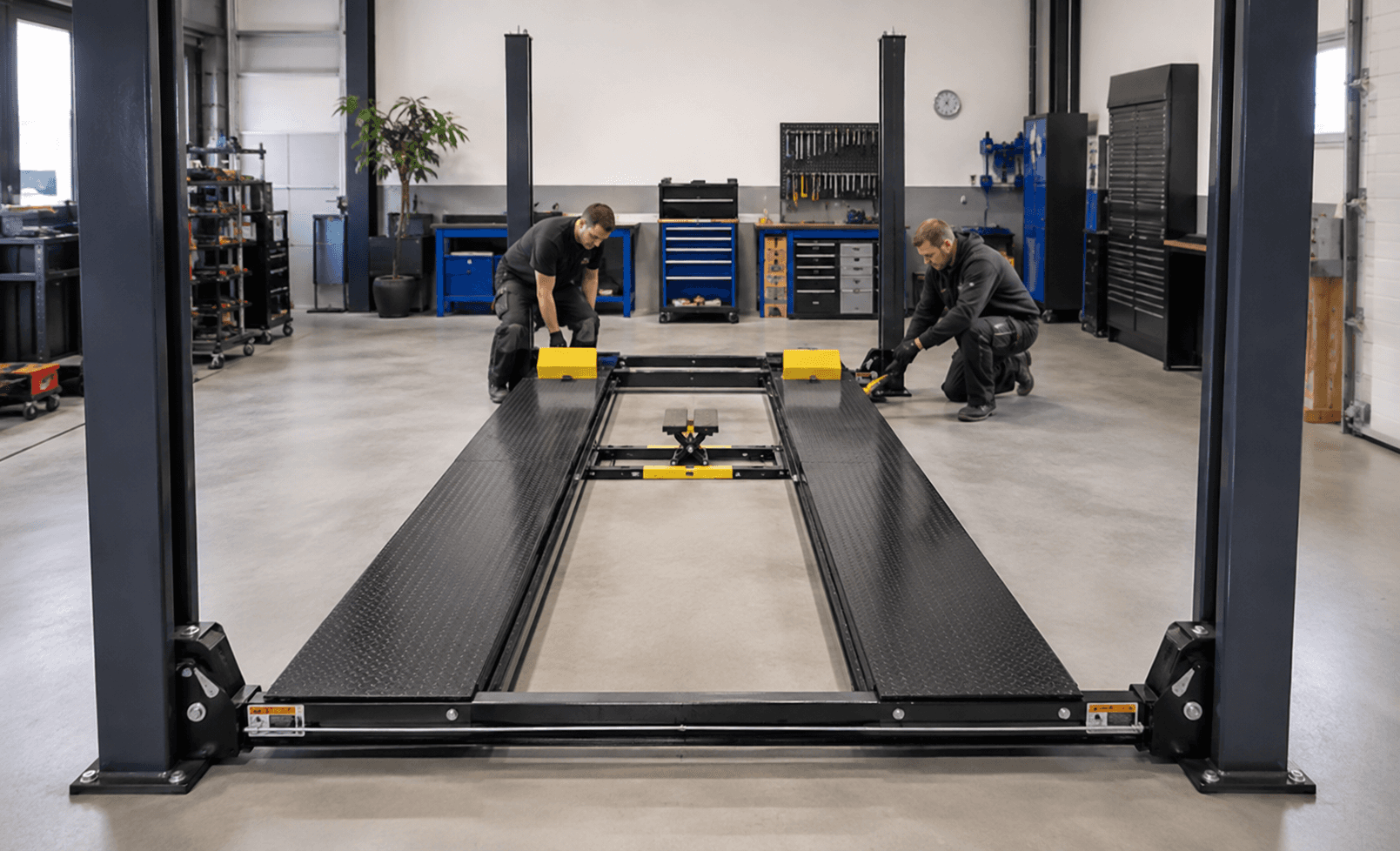

4-pilarinostimen varsinainen asennus aloitetaan nostimen osien sijoittamisesta suunnitellulle asennuspaikalle. Pilarien ja ajosiltojen paikat mitataan tarkasti valmistajan ilmoittamien mittojen perusteella ennen lopullisia kiinnityksiä.
Asennuksen aikana nostin kootaan ja säädetään aina kyseisen nostinmallin valmistajan asennusohjeiden mukaisesti.
Tyypillisiä työvaiheita ovat:
asennuspaikan ja mittojen tarkistaminen
pilarien sijoittaminen
ajosiltojen asentaminen
vaijereiden tai muun nostomekanismin asentaminen mallista riippuen
hydrauliikan kokoaminen ja liittäminen
sähköliitäntöjen tekeminen
nostimen suoristaminen ja säätäminen
pilarien ankkurointi valmistajan ohjeiden mukaisesti
turvalaitteiden asentaminen ja säätäminen
hydrauliikan täyttö ja ilmaus
nostimen toiminnan testaaminen
Pilarien oikea sijainti ja pystysuoruus sekä ajosiltojen asianmukainen asento ovat olennaisia nostimen toiminnan kannalta. Asennuksessa ei pidä yrittää korjata merkittäviä lattian epätasaisuuksia improvisoiduilla ratkaisuilla, vaan mahdolliset säädöt tehdään valmistajan hyväksymällä tavalla.
Myös ankkurien tyyppi, koko, poraussyvyys ja kiristys määräytyvät nostimen valmistajan ohjeiden sekä asennusalustan perusteella. Nostimen mukana toimitettuja tai valmistajan määrittelemiä kiinnitysratkaisuja ei tule korvata satunnaisesti valituilla ankkureilla.
Sähköasennukset tehdään voimassa olevien vaatimusten ja nostimen valmistajan ohjeiden mukaisesti asianmukaisen ammattilaisen toimesta silloin, kun työ sitä edellyttää.
4-pilarinostimen käyttöönotto ja tarkastus asennuksen jälkeen
Asennuksen valmistuminen ei vielä tarkoita, että 4-pilarinostin voidaan ottaa suoraan normaaliin korjaamokäyttöön. Ennen käyttöönottoa nostimen asennus, säädöt ja turvallisuustoiminnot tarkistetaan ja nostimen toiminta testataan valmistajan ohjeiden mukaisesti.
Käyttöönotossa tarkistetaan esimerkiksi:
pilarien ja ajosiltojen asento
kiinnitykset ja ankkuroinnit
hydrauliikkajärjestelmän toiminta ja mahdolliset vuodot
nostimen tasainen liike
mekaanisten turvalukkojen toiminta
vaijereiden tai muiden synkronointijärjestelmien säädöt
rajakytkimet ja muut turvalaitteet
sähköjärjestelmän toiminta
hätäpysäytys ja muut hallintalaitteet
nostimen toiminta valmistajan määrittämällä testausmenetelmällä
Ammattikäytössä olevan autonostimen tarkastuksiin liittyy Suomessa myös työturvallisuuslainsäädännön vaatimuksia. Tarvittava käyttöönottotarkastus tehdään ennen laitteen käyttöönottoa silloin, kun sitä kyseiseltä työvälineeltä edellytetään. Nostimen käytön aikana huolehditaan lisäksi määräaikaistarkastuksista sekä valmistajan määrittämistä huolloista.
Jos 4-pilarinostin on varustettu akselikeventimellä, myös sen toiminta, liikkuminen ja turvallisuus tarkistetaan osana kokonaisuutta. Pyöränsuuntaukseen tarkoitetussa nostimessa tarkistetaan lisäksi kyseiseen käyttötarkoitukseen liittyvät valmistajan määrittämät säädöt ja rakenteet.
Oikein asennettu ja käyttöönotettu 4-pilarinostin muodostaa turvallisen ja toimintavarman työpisteen vuosiksi eteenpäin.
